原煤是指從地上或地下采掘出來的毛煤經篩選加工去掉矸石、黃鐵礦等后的煤，或者是煤礦生產出來的未經洗選、加工的毛煤，原煤本身具有高濕度，高粘結性的特點。我公司研發的原煤烘干機針對煤炭行業各種物料濕度高、粘性大的特點研制而成，它尤其適用于煤泥、原煤、浮選精煤等物料的烘干。其特殊的打散裝置可以將粘結在一塊兒的原煤等物料打散后烘干，使物料與熱載體的接觸面積增大，烘干效率得到極大提高，烘干后的原煤主要作動力用，也有一部分用作工業原料和民用原料，同時原煤烘干機也可用于烘干其它礦物、建材、冶金等行業，具有一定濕度或粒度的物料。
設備實拍
原煤烘干機性能優勢
升級結構工作更合理
原煤烘干機專門設計的擋輪結構，很大程度上降低了因設備傾斜工作所帶來的水平推力。
加工成本少
可使用高溫熱風對物料進行快速烘干，處理能力大，干燥成本低。
車間實拍
產量可擴展能力強
原煤烘干機可擴展能力較強，設計中考慮生產余量，在產量小幅度增加時也無需更換設備。
結構配置科學運行可靠
采用調心式拖輪結構，滾圈與拖輪配合好，大大降低磨損和動力消耗，筒體運行平穩，可靠性強。

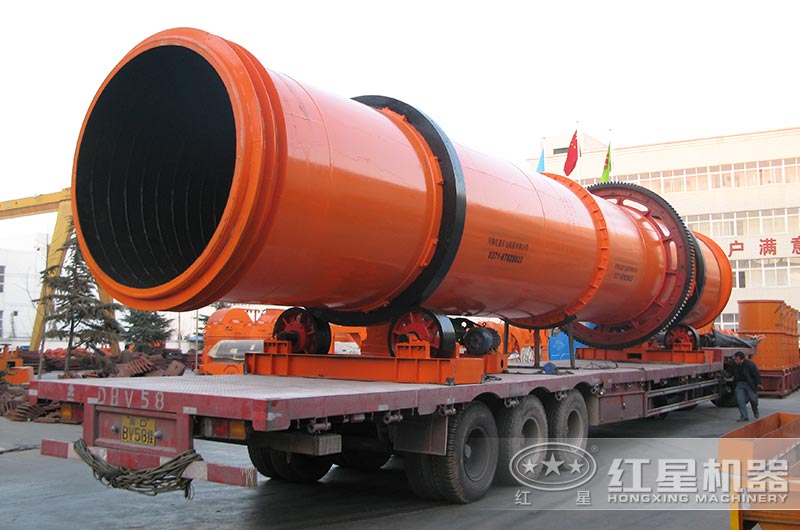

發貨實拍
工作原理
原煤的水分含量在15—17%應該先經過特殊的打散裝置進行打散后由帶式輸料機輸送到進料機，然后原煤被輸送進原煤烘干機滾筒內，在干燥滾筒內均勻分布的抄板器的翻動下，潮濕的原煤與滾筒內的熱空氣充分接觸，以達到傳熱、傳質的干燥目的。烘干后的原煤在滾筒終端經星型卸料器排出，再由帶式出料機把干品輸出，最終完成原煤的烘干工作。目前原煤烘干機除了在煤炭行業得到廣泛應用以外，在其它領域也得到很大的投入使用，如用于建筑行業高爐礦渣、粘土、膨潤土、石灰石、沙子、石英石等物料的干燥，選礦行業各種金屬精礦、廢渣、尾礦等物料的干燥、化工行業非熱敏性物料的干燥等，并且創造出客觀的經濟效益。
產品內部圖
技術參數
| 規格 （m） | 筒體容積 （m3） | 生產能力 （t/h） | 安裝斜度 （%） | 最高進氣溫度 （℃） | 主電動機 （kw） | 總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 ? 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m3） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
